Hoe werkt een koeldroger?

Een koeldroger lijkt misschien een eenvoudige toevoeging aan een persluchtinstallatie, maar speelt een belangrijke rol in de kwaliteit van perslucht. Zonder koeldroger komt vocht in het persluchtnet terecht, met roest, storingen en slijtage als gevolg. Maar hoe werkt een koeldroger precies? En waarom is hij bij veel persluchtinstallaties eigenlijk onmisbaar?

Waarom zit er vocht in perslucht?

De lucht om ons heen bevat altijd vocht. Op warme dagen kan dat behoorlijk veel zijn, maar ook koude lucht bevat waterdamp. Zodra een compressor deze lucht aanzuigt en samenperst, stijgt de temperatuur. Warme perslucht kan relatief veel vocht vasthouden. Pas wanneer de lucht weer afkoelt, verandert een deel van die waterdamp in condens.

Dat condens wil je liever niet in je persluchtsysteem hebben. Vocht kan leidingen laten corroderen, pneumatische onderdelen aantasten en de levensduur van machines verkorten. Daarom wordt achter de compressor vaak een koeldroger geplaatst.

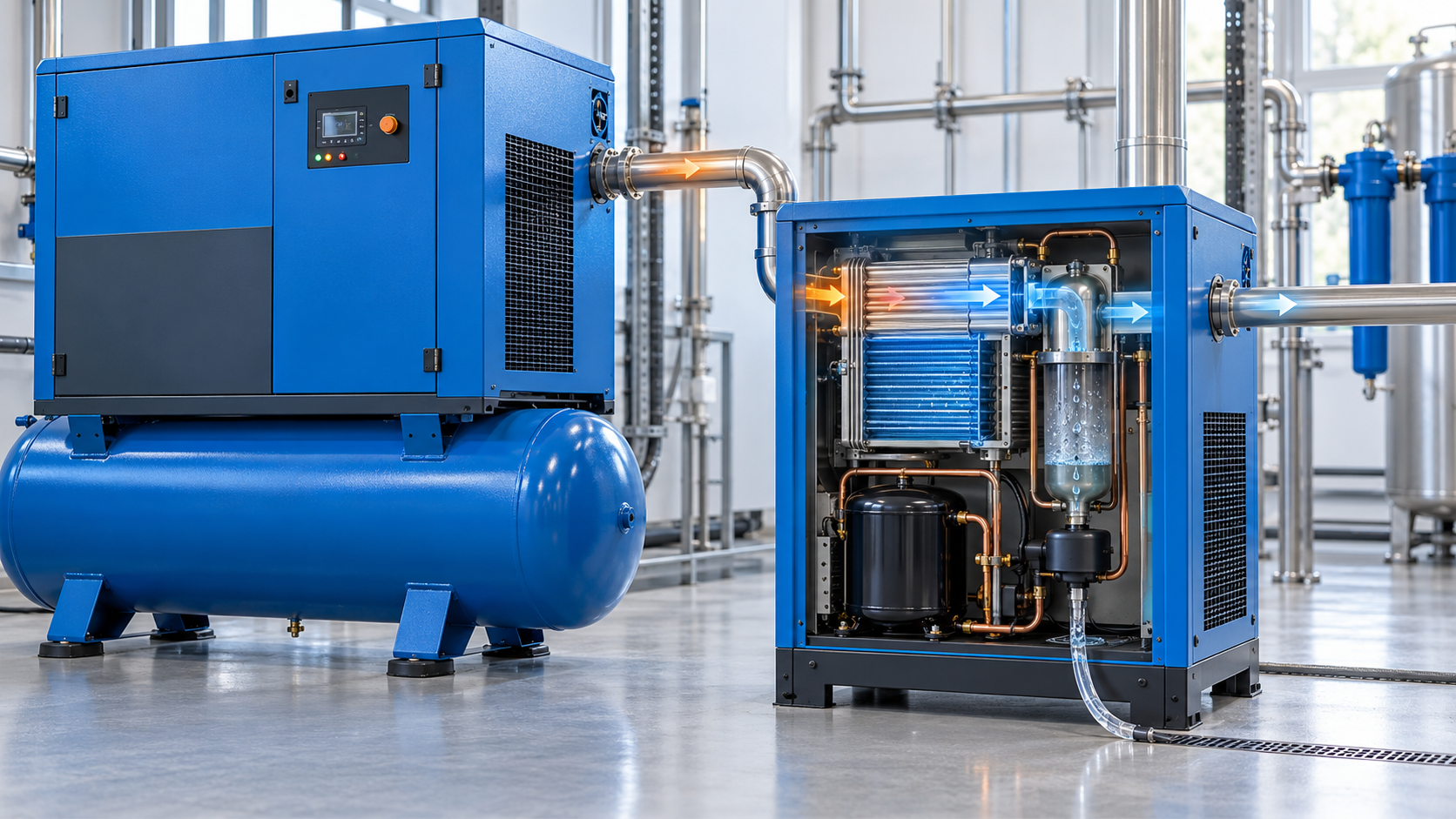

Hoe werkt een koeldroger?

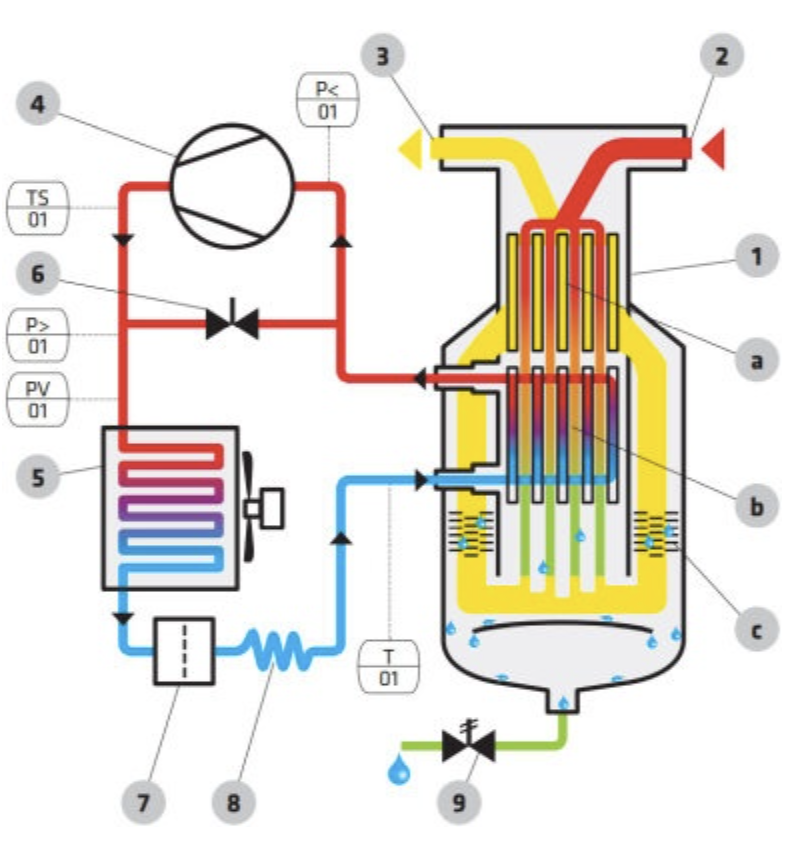

Een koeldroger werkt volgens hetzelfde principe als een koelkast. De warme perslucht wordt gekoeld, waardoor het vocht in de lucht condenseert. Dat vocht wordt vervolgens automatisch uit de installatie afgevoerd. Het proces verloopt in een aantal stappen.

1. De warme perslucht komt binnen

Nadat de perslucht de compressor heeft verlaten, stroomt deze de koeldroger binnen. Op dat moment is de lucht nog warm en bevat deze relatief veel waterdamp.

2. De perslucht wordt gekoeld

In de warmtewisselaar wordt de perslucht gekoeld tot ongeveer 3 °C. Bij deze temperatuur kan de lucht veel minder vocht vasthouden dan daarvoor. Het overtollige vocht verandert daardoor in kleine waterdruppels. Dit proces heet condensatie.

3. Het condens wordt afgescheiden

De gevormde waterdruppels worden opgevangen in een waterafscheider. Via een automatische condensaftap wordt het vocht vervolgens afgevoerd, zonder dat er perslucht verloren gaat.

4. De perslucht warmt weer iets op

Voordat de perslucht de koeldroger verlaat, wordt deze vaak opnieuw iets opgewarmd met behulp van de binnenkomende warme perslucht. Hierdoor ontstaat minder condens aan de buitenkant van de leidingen en blijft de installatie efficiënter werken.

Wat is het dauwpunt?

Wanneer je je verdiept in koeldrogers kom je al snel de term dauwpunt tegen. Het dauwpunt is de temperatuur waarbij waterdamp in de perslucht begint te condenseren tot water. Een standaard koeldroger verlaagt het drukdauwpunt meestal tot ongeveer 3 °C. Dat betekent dat er pas opnieuw condens ontstaat wanneer de perslucht verder afkoelt dan deze temperatuur. Voor de meeste werkplaatsen en industriële toepassingen is dat ruim voldoende.

Waarom is een koeldroger belangrijk?

Vocht in perslucht lijkt misschien onschuldig, maar kan op termijn veel problemen veroorzaken. Denk bijvoorbeeld aan roestvorming in leidingen, vastlopende pneumatische cilinders of storingen in ventielen. Ook verfspuitinstallaties, verpakkingsmachines en CNC-machines zijn gevoelig voor vocht in de perslucht. Een koeldroger helpt deze problemen te voorkomen en zorgt ervoor dat de kwaliteit van de perslucht constant blijft.

De voordelen zijn duidelijk:

• minder condens in het persluchtnet;
• langere levensduur van machines en gereedschap;
• minder kans op storingen;betere productkwaliteit;
• minder onderhoud aan de persluchtinstallatie.

Wanneer heb je een koeldroger nodig?

In de praktijk wordt een koeldroger toegepast bij vrijwel iedere professionele persluchtinstallatie.

Vooral wanneer de perslucht wordt gebruikt voor:

• pneumatisch gereedschap;
• productiemachines;
• verfspuiten;
• verpakkingslijnen;
• CNC-machines;
• werkplaatsen;
• garages.

In al deze situaties voorkomt een koeldroger dat vocht schade veroorzaakt aan machines of producten.

Koeldroger of adsorptiedroger?

Hoewel beide systemen vocht uit perslucht verwijderen, werken ze op een heel andere manier. Een koeldroger koelt de perslucht zodat vocht condenseert en wordt afgevoerd. Dit is de meest gebruikte oplossing voor algemene industriële toepassingen. Een adsorptiedroger gebruikt een droogmiddel dat het resterende vocht uit de perslucht opneemt. Daarmee kan een veel lager dauwpunt worden bereikt, tot wel -40 °C of zelfs -70 °C.

Heb je geen extreem droge perslucht nodig? Dan is een koeldroger meestal de beste en meest economische keuze.

Heeft een koeldroger onderhoud nodig?

Ja. Hoewel een koeldroger relatief onderhoudsarm is, blijft periodiek onderhoud belangrijk. Controleer regelmatig of de condensaftap goed werkt en houd de condensor schoon. Daarnaast is het verstandig om filters op tijd te vervangen, zodat de luchtstroom optimaal blijft en de koeldroger efficiënt kan blijven werken. Een slecht onderhouden koeldroger verwijdert minder vocht en kan uiteindelijk zorgen voor condens in de persluchtinstallatie.

Veelgestelde vragen over koeldrogers

Kan een compressor zonder koeldroger werken?

Ja, maar de perslucht bevat dan aanzienlijk meer vocht. Dat kan leiden tot corrosie, storingen en slijtage van machines en leidingen.

Wat is het verschil tussen een koeldroger en een waterafscheider?

Een waterafscheider verwijdert alleen vrij vocht uit de perslucht. Een koeldroger koelt de lucht eerst af, waardoor ook waterdamp condenseert en kan worden afgevoerd.

Wat is een goed dauwpunt?

Voor de meeste industriële toepassingen is een drukdauwpunt van ongeveer 3 °C voldoende. Alleen wanneer extreem droge perslucht nodig is, wordt gekozen voor een adsorptiedroger.

Verbruikt een koeldroger veel energie?

Nee. In vergelijking met de totale persluchtinstallatie is het energieverbruik van een koeldroger relatief beperkt. De voordelen van droge perslucht wegen in de meeste gevallen ruimschoots op tegen deze extra energiekosten.
